一、应用范围及结构特点 |
XYHZ系列稀油润滑装置,适用于冶炼、轧制、矿山、电力、石化、建材等机械设备的稀油循环润滑系统中;其工作介质粘度等级为N22~460的工业润滑油。
Q≤800L/min的装置为整体式结构,在制造厂内组装试验合格后出厂;Q>800L/min的装置为分体式结构,在制造厂内组装试验后解体散件出厂,再到用户现场进行二次组装。Q≥1000L/min的装置,具体结构依据用户要求设计。 |
|
二、技术参数 |
公称
流量L/min |
油箱容积m3 |
电动机 |
过滤
能力L/min |
换热
面积
m2 |
冷却水管通径mm |
冷却水
耗 量m3/h |
电加热器功率kW |
压力罐容量
m3 |
蒸气
耗量kg/h |
蒸气管通径
mm |
出油口通径
mm |
回油口通径
mm |
重量
kg |
极数P |
功率kW |
6.3 |
0.25 |
4 |
0.75 |
110 |
1.3 |
15 |
0.6 |
3 |
- |
- |
- |
15 |
32 |
375 |
10 |
0.6 |
400 |
16 |
0.5 |
4 |
1.1 |
3 |
25 |
1.5 |
6 |
- |
- |
- |
25 |
50 |
500 |
25 |
1.5 |
530 |
40 |
1.25 |
2:4:6 |
2.2 |
270 |
6 |
32 |
3.6 |
12 |
- |
- |
- |
32 |
65 |
1000 |
63 |
7 |
3.8 |
1050 |
100 |
2.5 |
4:6 |
4 |
680 |
13 |
50 |
6 |
18 |
- |
- |
- |
50 |
80 |
1650 |
125 |
5.5 |
15 |
7.5 |
1700 |
160 |
4.0 |
2:4:6 |
5.5 |
19 |
65 |
9.6 |
24 |
- |
- |
- |
65 |
125 |
2050 |
200 |
7.5 |
23 |
12 |
2100 |
250 |
6.3 |
2:4:6 |
11 |
1300 |
30 |
65 |
15 |
36 |
- |
- |
- |
80 |
150 |
2950 |
315 |
37 |
19 |
3000 |
400 |
10.0 |
2:6 |
15 |
55 |
65 |
24 |
48 |
- |
- |
- |
80 |
200 |
3800 |
500 |
30 |
3850 |
630 |
16.0 |
2:4:6 |
18.5
18.5
30 |
2300 |
70 |
80 |
38 |
48 |
- |
- |
- |
100 |
250 |
5700 |
800 |
90 |
48 |
5750 |
1000 |
31.5 |
2:4:6 |
30 |
2800 |
120 |
150 |
90 |
- |
3 |
180 |
60 |
125 |
250 |
- |
1250 |
40.0 |
2:4:6 |
37 |
4200 |
120 |
150 |
113 |
- |
4 |
220 |
60 |
125 |
250 |
- |
1600 |
50.0 |
2:4:6 |
45 |
6800 |
160 |
200 |
144 |
- |
5 |
260 |
60 |
150 |
300 |
- |
2000 |
63.0 |
2:4:6 |
55 |
9000 |
200 |
200 |
180 |
- |
6.3 |
310 |
60 |
200 |
400 |
- |
|
注:表中过滤能力是在过滤精度0.08mm,介质粘度46×10.5m2/s。滤油压差△P=0.02MPa条件下的理论值。 |
项 目 |
单位 |
参数值 |
备 注 |
装置公称压力 |
MPa |
0.5 |
|
装置介质粘度 |
m2/s |
2.2×10-5~46×10-5 |
|
过滤精度 |
mm |
0.08~0.13 |
|
冷
却
器 |
|
℃ |
≤30 |
|
进水压力 |
MPa |
0.4 |
如采用江河水冷却,需经过滤 |
进油温度 |
℃ |
≤50 |
沉淀处理 |
油温度 |
℃ |
≥8 |
|
加
热
方
式 |
电加热 |
- |
- |
用于Q≤800L/min装置 |
蒸
汽
加
热 |
蒸汽温度 |
℃ |
≥133 |
|
蒸汽压力 |
MPa |
0.3 |
用于Q≥1000L/min装置 |
公称流量 |
- |
- |
|
装置油介质工作温度 |
℃ |
40±5 9 |
|
|
|
三、装置原理图 |
|

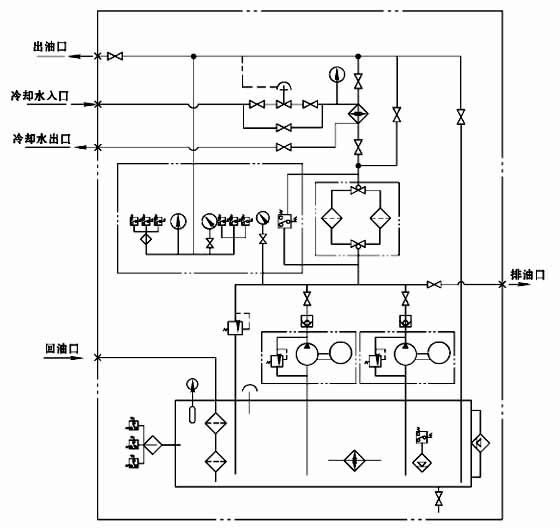

图1 Q≤800L/min用自力式温调阀的装置系统图 |
|

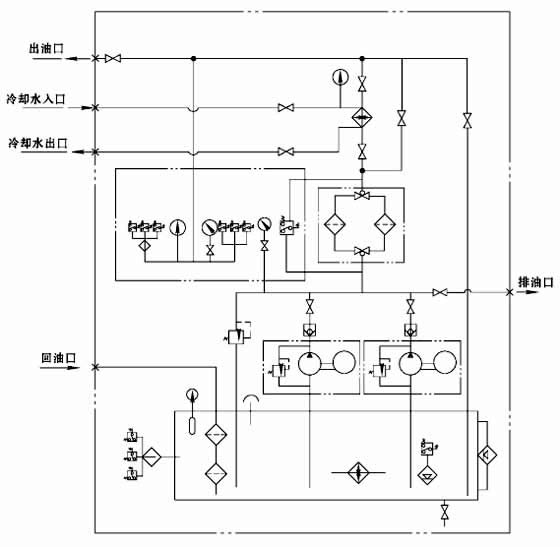

图2 Q≤800L/min用温度调节器的装置系统图 |
|

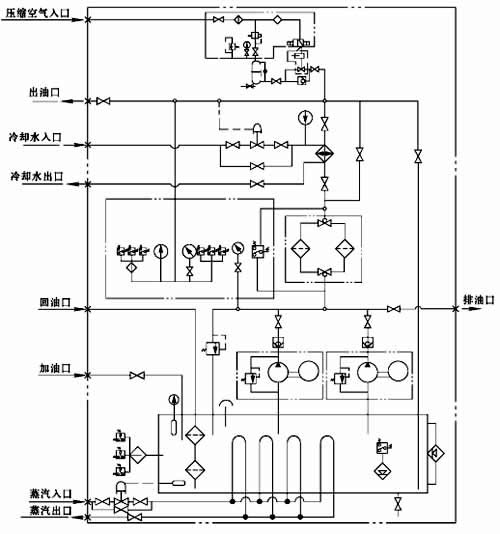

图3 Q≥1000L/min用自力式温调阀的装置系统图 |
|

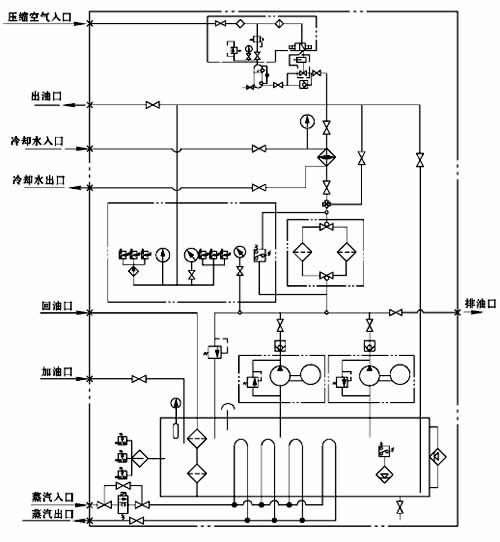

图4 Q≥1000L/min用温度调节器的装置系统图 |
|
|
|
|
