一、概述
JRB-3型脚踏润滑泵是我厂消化移植国外先进技术，在手动润滑泵结构形式的基础上发展的一个新产品。是一种由脚踏操纵活塞往复动作，排出润滑剂的小型单线润滑泵，采用轻便移动的轮脚式小车结构设计，适用性特强，可直接与单线分配器组成小型的单线集中润滑系统。
该泵特别适用于冶金、矿山、重机的单机小型设备及港口、码头运输设备和建筑机械设备润滑，亦可通过该泵所配带的油嘴附件与胶管总成联接直接向润滑周期较长或较分散的润滑点供油润滑。
二、技术参数
|
 |
|
型号 |
公称压力MPa |
给油量mL/每次 |
贮油桶容积L |
贮油气压MPa |
外形尺寸(长×宽×高） |
重量kg |
备注 |
JRB2-X3 |
40 |
3 |
9 |
0.3 |
630×292×700 |
18.5 |
带压气装置 |
|
使用介质为锥入度250～350（25℃，150g）1/10mm的润滑脂(NLGI0#～2#)亦可使用粘度等级大于N100的润滑油，工作环境温度为-10～80℃。
|

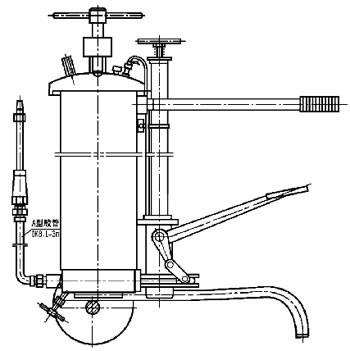

三、外形尺寸 |
四、型号说明 |
|
五、动作说明：
JRB-3型脚踏润滑泵主要由贮油器，柱塞泵、打气筒操纵装置四大部分组成。
当脚操纵踏板上下动作并带动并带动往复运动后，贮油器内的润滑脂在活塞和气压的作用下被迫压入柱塞的吸油口内，通过柱塞不断地往复运动进行吸压油过程而实现向外排送润滑脂的功能。
|
|
六、常见故障处理： |
| 故障 |
原因 |
排除方法 |
| 无油输出 |
1、充气压力不足。
2、柱塞泵内混有空气。
|
1、检查充气系统及贮油器各密封情况，重新充气。
2、打开出油口处放气阀。 |
| 出油压力不足 |
1、单向阀失灵。
2、使用时间长，密封老化失效或柱塞过度磨损。
|
1、拆下出油接头拧出单向阀，清洗检查弹簧。
2、更换损坏件 |
|
|
七、使用要领 |
1、使用前先松开气夹，打开筒盖，取出筒内活塞，用手动或电动加油泵经过滤器将过滤干净的润滑脂装入筒内（严禁使用不经过滤的润滑油脂），把活塞压下并压紧筒盖。
2、夹上气夹向筒内充气，充气压力不允许超过规定值0.4MPa；使用润滑油时不需要活塞和充气并打开气针阀。
3、使用压力不允许超过泵的公称压力。
4、贮油器内无润滑剂时，不允许操纵踏脚板动作。 |
|
八、随供备件 |
1、气针用橡皮条 10cm
2、油嘴附件 一套
3、单向阀弹簧 二件 |
| |
