锥密封焊接式铰接管接头、锥密封焊接可调向管接头(31.5MPa)
一、概述
用于以油、气为介质的管路系统用锥密封焊接式铰接管接头与锥密封焊接式可调向管接头。工作温度为-25～80℃，公称压力PN ≤ 31.5MPa。形式和尺寸见图1、图2 和表1、表2。

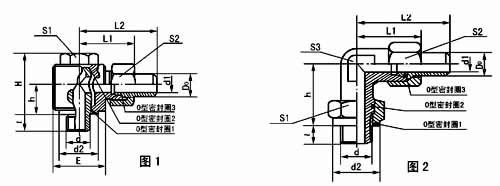

二、结构形式
三、外形尺寸
Do
d
l
d1
d2
h
H
L1
L2
S1
S2
E
O型密封圈(GB 3452.1)
重量kg
公制细牙螺纹
管螺蚊
1
2
3
8
M12X1.5
12
4
18
12
30
31
47
18
21
22X22
12.5X1.8
11.8X1.8
7.5X1.8
0.15
10
M14X1.5
G1/4A
12
6
24
13
31
34
50
18
24
25X25
16X2.65
12.5X1.8
9X1.8
0.18
12
M16X1.5
G3/8A
12
7
27
15
37
38
53
24
24
30X30
18X2.65
16X1.8
11.2X1.8
0.26
14
M18X1.5
G3/8A
14
8
27
15
37
38
53
24
27
30X30
18X2.65
18X1.8
11.8X2.65
0.27
16
M22X1.5
G1/2A
14
10
34
22
48
45
66
30
30
40X40
23.6X2.65
22X1.8
14X2.65
0.57
20
M27X2
G3/4A
16
13
41
25
53
52
76
36
36
45X45
30X2.65
28X1.8
18X2.65
0.82
25
M33X2
G1A
18
17
46
30
59
56
84
41
46
50X50
34.5X2.65
35X1.8
23.6X2.65
1.18
30
M42X2
G11/4A
20
20
55
36
71
65
94
50
50
60X60
43.7X2.65
42.5X1.8
28X2.65
1.94
38
M48X2
G11/2A
22
26
66
40
87
75
107
60
60
75X75
50X2.65
48.7X1.8
36.5X2.65
3.45
Do
d
l
d1
d2
h
H
L1
L2
S1
S2
O型密封圈(GB 3452.1)
重量kg
公制细牙螺纹
管螺蚊
1
2
3
8
M12X1.5
12
4
18
36
38
55
18
21
18
12.5X1.8
11.8X1.8
7.5X1.8
0.15
10
M14X1.5
G1/4A
12
6
24
36
38
55
24
24
18
16X2.65
12.5X1.8
9X1.8
0.2
12
M16X1.5
G3/8A
12
7
27
37
39
56
27
24
18
18X2.65
16X1.8
11.2X1.8
0.32
14
M18X1.5
G3/8A
14
8
27
37
39
56
27
27
18
18X2.65
18X1.8
11.8X2.65
0.35
16
M22X1.5
G1/2A
14
10
34
43
43
64
34
30
24
23.6X2.65
22X1.8
14X2.65
0.40
20
M27X2
G3/4A
16
13
41
51
52
75
41
36
27
30X2.65
28X1.8
18X2.65
0.9
25
M33X2
G1A
18
17
46
64
61
88
50
46
36
34.5X2.65
35X1.8
23.6X2.65
1.1
30
M42X2
G11/4A
20
20
55
68
64
92
60
50
41
43.7X2.65
42.5X1.8
28X2.65
1.7
38
M48X2
G11/2A
22
26
66
75
77
109
65
60
50
50X2.65
48.7X1.8
36.5X2.65
1.95
四、订货标记说明
　
1、管子外径16mm连接螺纹d=M22×1.5的锥密封焊接式铰接管接头。
管接头16-M22×1.5 JB/ZQ4188-97
2、管子外径20mm 连接螺纹M27×2的锥密封焊接式可调向管接头。
管接头20-M27×2 JB/ZQ4189-97
